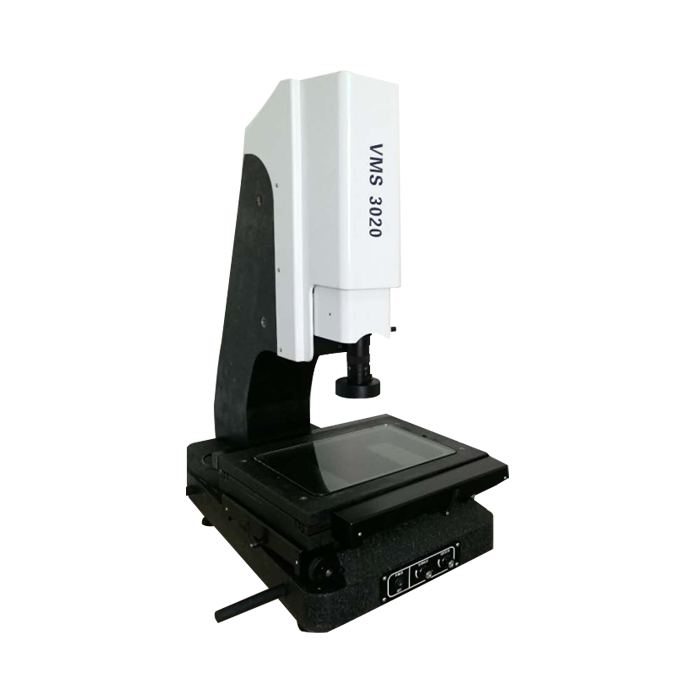

VMS-3020全自动大平台影像测量仪

用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑料等行业被广泛应用。其他技术咨询:18028783422黄小姐(微信同号)
本店价:
¥62500.00
市场价:
¥68000
数量: 剩余库存:9999
立刻购买 加入购物车 加入收藏
温馨提示: 1.支持7天无理由退货换货;2.全国包邮;3.厂家直供 品质放心;4.24小时服务热线 400-8929-568

销售排行榜

    暂无信息

推荐产品

浏览历史

  • 商品详情
  • 规格参数

该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑料等行业被广泛应用。
本仪器具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用;备有RS-232接口,与计算机连接后,采用专门Quickmeasuring测量软件软件可对测绘图形进行处理及输出;采用彩色CCD摄像机、变焦物镜作为测量瞄准系统;由二坐标工作台、光栅尺与数据处理器组成数字测量及数据处理系统。


>>>附件1:仪器配置表

机型 VMS -3020
CCD 美国TEO
镜头 定格定倍
软件 QUICKMEASURING测量软件(含视频卡、光盘及加密锁)
光栅尺 0.5um解析度
LED光源 LED白色冷光源

导轨 台湾上银
铸件工作台 JATEN,铸铁烤漆
基座 大理石(花岗岩),山东济南青
定位寻边装置 激光定位,找测量位置方便快捷

>>>附件2连接计算机建议配置

配件名称 品牌品级
CPU INTEL G1620G1630
内存 DDR3   2G
主板 技嘉H61M-S2PH
硬盘 WD 500G
光驱 DVD-ROM
机箱电源 金河田8531+355W
键盘鼠标 金河田光电套装
显示器 DELL 21.5寸正屏

1QUICKMEASURING几何量测软件的设计是简单易学的——架构在微软的WINDOWS平台上,如同WORDEXCEL应用软件一样,整合了多种应用设计,呈现在全新组合的QUICKMEASURING量测软件上。
2QUICKMEASURING提供了多种几何运算的功能——您可以借助各种直觉式的功能键轻易地在您的工件上取得信息并执行各种几何运算,来获得您所需要的坐标、尺寸及外观图等信息。
3QUICKMEASURING的程序易于编辑——QUICKMEASURING使用教导式程序编辑,在量测过程中自动纪录撰写,量测完成则程序亦编辑完成。程序可被储存、呼出及再执行。您亦可输入DXF档案到QUICKMEASURING并快速转换成QUICKMEASURING可执行的程序。
4QUICKMEASURING可自动纪录量测结果——量测完成后,您可通过量测信息及影像工具获得您想要的数据,或计算、重组及储存这些数据。
5QUICKMEASURING可进行最少取点或多点量测——在几何运算上,各种量测功能被定义了最少取点数,例如两点取线。但您也可以通过多点输入功能键额外取点,而获得更精确的量测值。
6QUICKMEASURING可将既存单元组合成新的单元——利用单元构成功能键的搭配,您可轻易的由已  存的单元衍生出其它的新单元。
7QUICKMEASURINGS可轻易建立参考坐标系——借助轴补正及原点归零,您可建立一个使用坐标系。QUICKMEASURING 允许您在同一个量测过程中设定多个参考原点,并可任意指定各量测单元与各参考原点的关联。
8浏览窗口: 可观察工件的全图形并具有类似AUTOCAD的缩放功能。
9、在浏览视图中进行标注: 可以直接在浏览视图中进行尺寸的标注。
10地图窗口:可把所拍工件局部照片精密的整合成工件全图,并保存为高像素的照片。还可打开以前所拍的地图,直接进行绘图、标注、修改等操作。
11、亚像素找边: 让软件实时刷新,实时跟踪鼠标,自动捕捉鼠标离最清晰边缘的最近点,更大程度的节约测绘时间。
12、自定义圆: 可按客户需要自定义标准的图。再以标准的圆和影像中的工件作对比,从而找到工件与标准图形之间的误差。
13、自定义线段: 客户自行定义线段的起点坐标、长度、旋转的角度,再与影像中的工件作重迭对比,从而找到工件与标准图形之间的误差。
14、标注: 可测量平面上的任何几何尺寸(直径、半径、角度、两线距离、点到线的距离、两圆间距等等)。
15、自设客户坐标:可根据需要在影像中的实际工件上自行设定坐标原点(00),再以(00)点为基准在画面任一点上标示该点XY坐标位置。
16、抄数: 可将产品外形描出,描出的图形可转入AUTOCAD形成工程图。
17、形位公差: 真圆度,真直度,同心度,可计算出产品上圆形真圆度、直线边真直度及两圆心的同心度。
18、设置公差: 可设置产品的实际尺寸超出范围,超出则以红色背景警示。或停止工作,测试0K后再执行下一步。
19、发送至AUTOCAD:可将实时影像中按实际工件外形所描绘的像素直接输出到AUTOCAD中成为工程图。
20、打开“PDF文檔:除了可打开DXF文檔外,还可打开PDF文檔。
21、保存高像素照片:可保存下更清晰的测绘图元及产品照片。可以更大倍数的在看图软件中观察所保存的图片。

  • VMS-3020技术参数
名          称 参        数


金属台面尺寸(mm) 506×356
玻璃台面尺寸:(mm) 350 ×280
X坐标行程:(mm) 300
Y坐标行程:(mm) 200
仪器外形尺寸()Х()Х() mm 780 Х 600 Х1060
仪器重量(kg 200
Z坐标升降行程:(mm)200(包括调焦)   工作距离(mm):92
X、Y、Z数显分辨率:0.0005 mm     X、Y坐标示值误差:≤(3+L/200)um



摄影机:美国TEO CCD
变焦物镜倍率:0.7~4.5X
视频总倍率:30X~230X
物方视场:7~1.1mm
  表面光源与透射光源均用LED,亮度可调
  180V(AC)~260V(AC) 50HZ
测量软件 标配自动测量软件,可自动寻边,去毛刺,可测点,线,圆,角度,圆心距,摆正等。
