产品说明:
1、可测波峰焊、回流焊、隧道炉、喷涂涂装线及烤箱在线实际焊接温度曲线,三种PC介面(英文,中简,中繁)显示并可互换。
2、每通道可记录资料120000点,配合PC机98X以上系统即可高清晰显示焊炉温度实际设定曲线,每条曲线颜色可多色设定,并通过印表机横向列印或纵向列印。

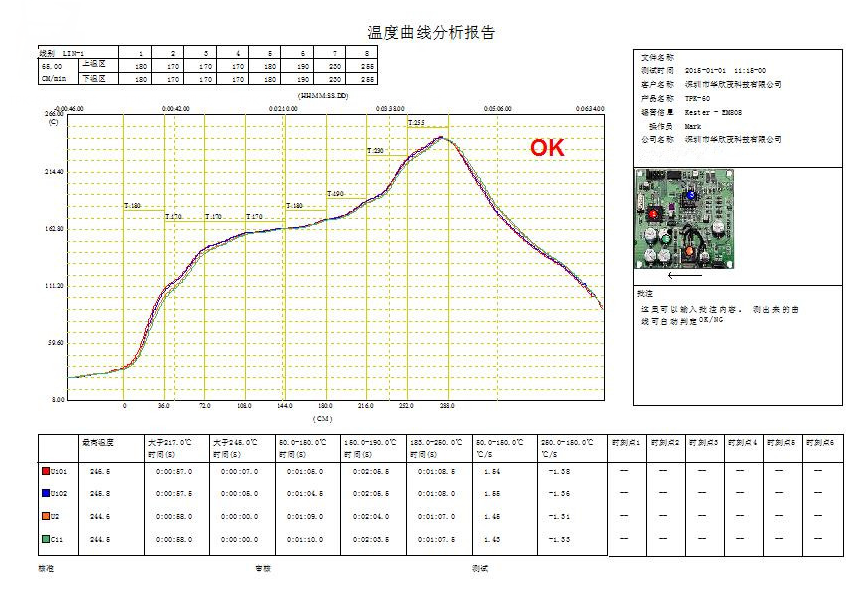

3、电脑上自动显示每通道最高温度,水平温度/时间线,单点温度和时间显示。
4、可设置要测得的PCB每点焊接点(元件点)的尺寸,距离,运行方向及可下载显示PCB彩图和定位点,自动显示温区。
5、通过PC机用滑鼠可设定焊接区域,焊接时间点,上升斜率,下降斜率,超出指定温度的时间总值,任意两间点的斜率,时间值。
6、并通过详细资讯查看详细资讯对话方块,并可进入列印范围,让操作者了解得更透彻。
7、内装可充电式镍铬电池,最长可连续使用24小时,可连续测量及保存256组数据。
8、根据客户提供锡膏参数,自动分析通道指标,新下载曲线自动判定0K/NG。
9、仪器内部超过65℃自动断电保护。
配置:

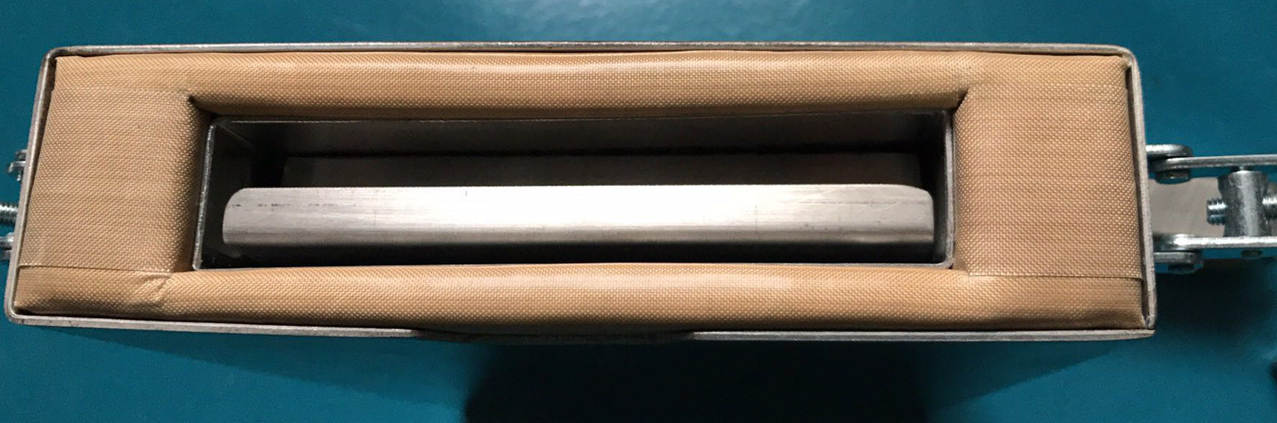

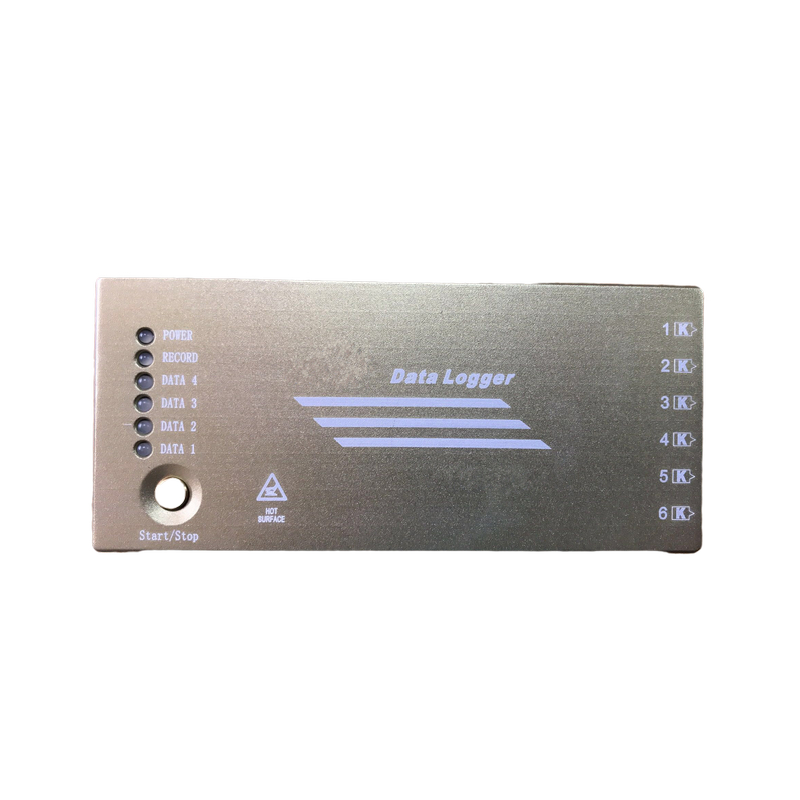

1、测温仪主机 2、托架隔热盒
3、RS232PC及USB传输线各一条 4、K型测温线
5、功能性充电器 6、高温胶纸
7、高温锡线 8、软件安装盘 9、十字启
10、镊子 11、剪刀 12、隔热手套
13、仪器箱 14、用户手册
功 能:
1、任意两点间的升温斜率和降温斜率
2、预热时间、浸泡时间、回流时间、冷却时间自主分析
3、预热最高温度、浸锡时间、浸锡最高温度自主分析
4、图形的局部放大和还原
5、可以多通道和单通道任意选择
6、可自动显示分布的炉体温区
7、显示任意一条曲线的时间总长
8、不同炉体温度曲线的测试保存及列印
9、在线式设定温度的超时记载
10、三种版本(英文,简体中文,繁体中文)互换,适合您电脑系统的配置。
技术参数:
1、型号规格:TPK-60 2、测试通道:6通道
3、转换速率:0.05秒~600秒可调 4、记录时长:24小时
5、分辨率:0.1℃ 6、测温范围:-100-500℃
7、测量精度:±0.5℃ 8、工作电压:9VDC
9、分析软件:e-Datapro Smart 10、外形尺寸:L208×W75×H20(mm)
11、保温盒尺寸:L252×W88×H30(mm)
12、隔热盒适用于SMT回流焊和波峰焊(其他工艺温度测试,仪器相同,隔热盒会不同)
