表面粗糙度仪 SDR990B

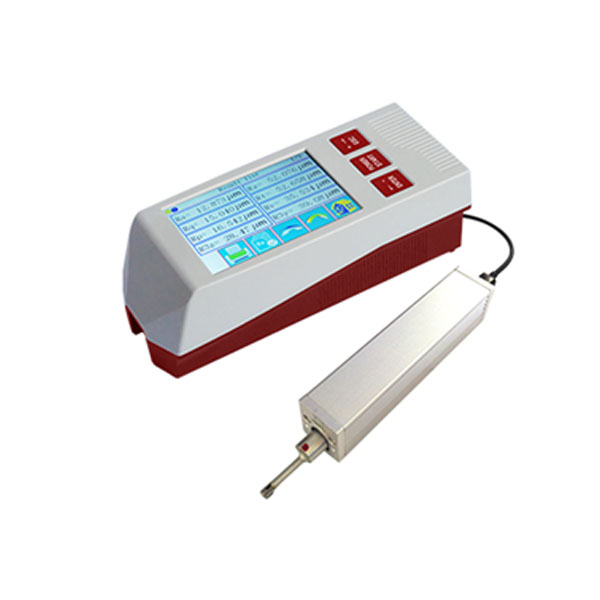

分体式表面粗糙度仪SDR990B是一种高精度表面粗糙度检测仪器,可对多种机械加工零件表面的粗糙度进行测量,包括平面、斜面、外圆柱面,曲面,小孔,沟槽及车轴等。其他技术咨询:18028783422黄小姐(微信同号)
编号:
C20160415161
本店价:
¥9700.00
市场价:
¥9800
数量: 剩余库存:9999
立刻购买 加入购物车 加入收藏
温馨提示: 1.支持7天无理由退货换货;2.全国包邮;3.厂家直供 品质放心;4.24小时服务热线 400-8929-568
  • 商品详情
  • 规格参数

技术参数

名称

内容

测量

范围

Z轴(垂直)

±80μm/±160 µm(增强型)

X轴(水平)

20mm

分辨率

Z轴

(垂直)

0.01μm/±20μm

0.02μm/±40μm

0.04μm/±80μm

0.08μm/±160μm

测量

项目

参数

Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry(JIS);Rmax,RPc,Rk,Rpk,Rvk,Mr1,Mr2

标准

ISO,ANSI,DIN,JIS

图形

支承率曲线,粗糙度轮廓,直接轮廓

滤波器

RC,PC-RC,Gauss,D-P

取样长度(lr)

0.25,0.8,2.5mm

评定长度(ln)

Ln=lr×n    n=1~5

传感器

测量原理

位移式差动电感

触针

天然金刚石,90锥角,5μm针尖半径

测力

<4mN

导头

硬质合金,滑行方向半径40mm

滑行速度

lr=0.25,   Vt=0.135mm/s

lr=0.8,    Vt=0. 5mm/s

lr=2. 5,    Vt=1mm/s

返回      Vt=1mm/s

示值误差

不大于±10%

示值精度

0.001μm

示值变动性

不大于6%

电源

内置锂离子充电电池,用DC5V,800mA充电器充电

外形尺寸

主机:64*53*160mm驱动器:23*27*115mm

重量(主机)

约380g

工作环境

温度:- 20℃~  40℃

湿度:<90% RH

储存运输环境

温度:- 40℃  ~  60℃

湿度:<90% RH





测量范围



Ra,Rq

0.005μm  ~  30μm

Rz,R3z,Ry,Rt,Rp,Rm

0.02μm  ~  320μm

Sk

0  ~  100%

S,Sm

1mm

tp

0 ~ 100%



分体式表面粗糙度仪SDR990B是一种高精度表面粗糙度检测仪器,可对多种机械加工零件表面的粗糙度进行测量,包括平面、斜面、外圆柱面,曲面,小孔,沟槽及车轴等。



适用范围:金属与非金属被测零件表面粗糙度的检测,适用于多种机加工零件、机械加工制造业、检测、商检等部门,尤其适用于大型工件及生产流水线的现场检验,以及检测、计量、商检等部门的外出检定,不会对工件产生损伤。



主要特点:

l 机电一体化设计,体积小,重量轻,使用方便;

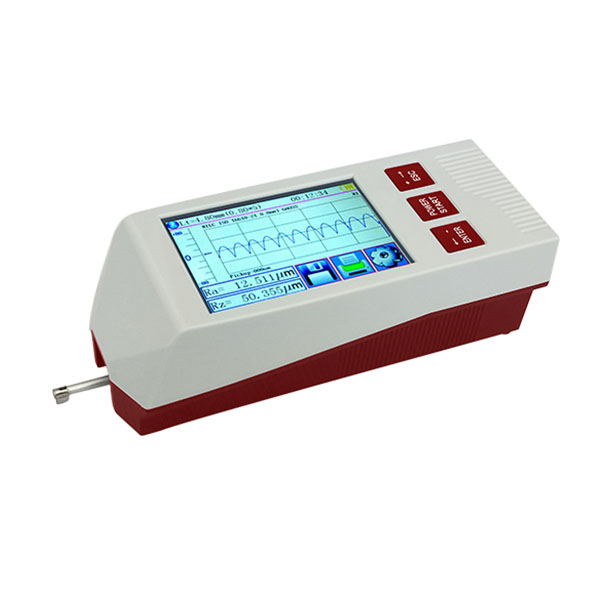

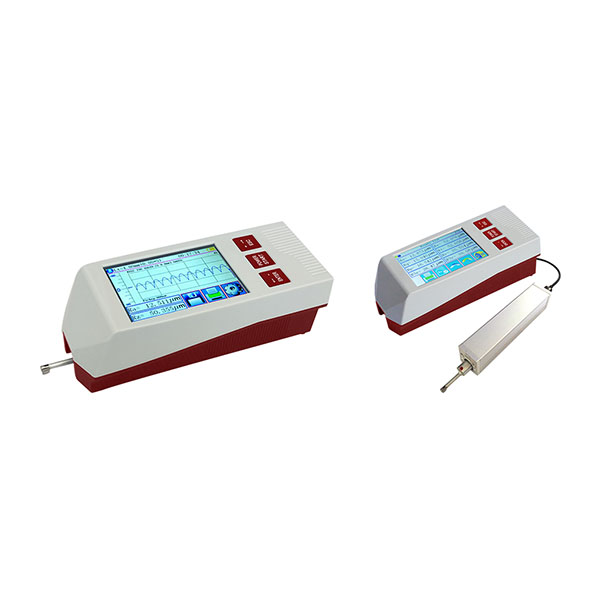

l 一体式、分体式自由选择测量方式,支持侧向、向上等多种方向测量;

l 采用 DSP 芯片进行控制和数据处理,速度快,功耗低;

l 多参数 Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry(JIS);Rmax,(增强型RPc、Rk、Rpk、Rvk、Mr1、Mr2等参数);

l 160μm 大量程测量范围(增强型可达320μm)。

l 3.5英寸触摸彩色液晶显示器,数字/图形显示,带背光,高亮度,宽视角;

l 简易按键和触摸屏双操作;

l 支持蓝牙打印和手机APP操作;

l 显示信息丰富、直观、可显示全部参数及图形;

l 兼容ISO、DIN、ANSI、JIS多个国家标准;

l 内置锂离子充电电池及充电控制电路,容量高、无记忆效应;

l 有剩余电量指示图标,提示用户及时充电;

l 可显示充电过程指示,操作者可随时了解充电程度

l 连续工作时间大于 20 小时

l 超大容量数据存储,可存储100组原始数据及波形。

l 实时时钟设置及显示,方便数据记录及存储。

l 具有自动休眠、自动关机等节电功能

l 可靠防电机走死电路及软件设计

l 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说 明信息;

l 人体工学壳体设计,坚固、小巧、便携、可靠性高。

l 中/英文语言选择;

l 可连接电脑和打印机;

l 可打印全部参数或打印用户设定的任意参数。

l 带蓝牙;

l 可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆、微型打印机等附件。



标准配置:

·SDR990B粗糙度仪主机       1台

·传感器驱动器                   1个

·标配传感器                      1个

·多刻线标准样块                1块

·试块支架                        1块

·可调高度支架                   1个

·电源适配器                      1套

·说明书                           1个

·合格证                         1个

·保修卡                         1个

·连电脑后台操作软件光盘         1个

技术参数

名称

内容

测量

范围

Z轴(垂直)

±80μm/±160 µm(增强型)

X轴(水平)

20mm

分辨率

Z轴

(垂直)

0.01μm/±20μm

0.02μm/±40μm

0.04μm/±80μm

0.08μm/±160μm

测量

项目

参数

Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry(JIS);Rmax,RPc,Rk,Rpk,Rvk,Mr1,Mr2

标准

ISO,ANSI,DIN,JIS

图形

支承率曲线,粗糙度轮廓,直接轮廓

滤波器

RC,PC-RC,Gauss,D-P

取样长度(lr)

0.25,0.8,2.5mm

评定长度(ln)

Ln=lr×n    n=1~5

传感器

测量原理

位移式差动电感

触针

天然金刚石,90锥角,5μm针尖半径

测力

<4mN

导头

硬质合金,滑行方向半径40mm

滑行速度

lr=0.25,   Vt=0.135mm/s

lr=0.8,    Vt=0. 5mm/s

lr=2. 5,    Vt=1mm/s

返回      Vt=1mm/s

示值误差

不大于±10%

示值精度

0.001μm

示值变动性

不大于6%

电源

内置锂离子充电电池,用DC5V,800mA充电器充电

外形尺寸

主机:64*53*160mm驱动器:23*27*115mm

重量(主机)

约380g

工作环境

温度:- 20℃~  40℃

湿度:<90% RH

储存运输环境

温度:- 40℃  ~  60℃

湿度:<90% RH



测量范围



Ra,Rq

0.005μm  ~  30μm

Rz,R3z,Ry,Rt,Rp,Rm

0.02μm  ~  320μm

Sk

0  ~  100%

S,Sm

1mm

tp

0 ~ 100%
